IGBT的結構與工作原理

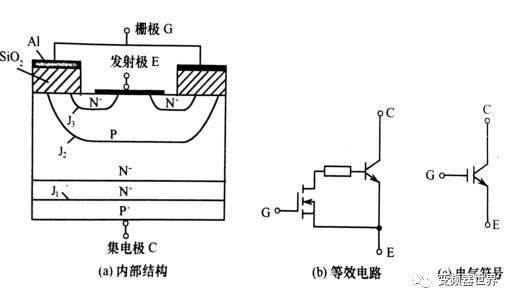

      IGBT也是三端器件，具有柵極G、集電極C和發射極E。下圖a給出了一種由N溝道VDMOSFET與雙極型晶體管組合而成的ICBT的基本結構。可以看出，IGBT比VDMOSFET多一層P+注人區，因而形成了一個大面積的P+N結J1。這樣使得ICBT導通時由P+注人區向N-漂移區發射少子，  從而實現對漂移區電導率進行調制，使得IGBT具有很強的通流能力，解決了在電力MOSFET中無法解決的N-漂移區追求高耐壓與追求低通態電阻之間的矛盾。其簡化等效電路如圖b所示，由圖可以看出，這是用雙極型晶體管與MOSFET組成的達林頓結構，相當于一個由MOSFET驅動的厚基區PNP晶體管。圖中電阻為晶體管基區內的調制電阻。因此，IGBT 的驅動原理與電力MOSFET基本相同，是一種場控器件。其開通和關斷是由柵極和發射極間的電壓uc決定的，當uce為正且大于開啟電壓UCE(u) 時，MOSFET內形成溝道，并為晶體管提供基極電流進而使IGBT導通。由于前面提到的電導調制效應，使得電阻R、減小，這樣高耐壓的IGBT也具有很小的通態壓降。當柵極與發射極間施加反向電壓或不加信號時，MOSFET 內的溝道消失，晶體管的基極電流被切斷，使得IGBT關斷。

       以上所述PNP晶體管與N溝道MOSFET組合而成的IGBT稱為N溝道IGBT,記為N-IC-BT,其電氣圖形符號如圖c所示。相應的還有P溝道IGBT,記為P-IGBT，其電氣圖形符號與圖c箭頭相反。實際當中N溝道IGBT應用較多。

鄭州日佳全數字感應加熱采用的就是英飛凌的N溝道IGBT，其通流能力強，開關速度塊，熱穩定性好，所需驅動功率小，因此安全節能環保。目前日佳所有的數字機型已全部采用IGBT，并制成淬火機，中頻爐，退火機，釬焊機，高頻爐等機型。
